SERVICE TV LED SHARP AQUOS LC-24LE170 KONDISI MATI TOTAL

SALAM SABLENG MENDADAK TEKNISI

Bertemu lagi degan saya MENDADAK TEKNISI seperti yang sudah saya janjikan sebelumnya, saya akan memberitahukan cara memperbaiki TV LED 24" dengan merek Sharp yang kondisinya sudah mati  total setelah tersambar petir. Mati total disini dalam artian Indikator LED tidak menyala, dan suaranya juga tidak ada, sekalipun sudah kita tekan tombol di panel TV tersebut.

Oke, baik langsung saja kita bongkar TV-nya, setelah kita bongkar TVnya kita dapat melihat apa kerusakan yang terjadi, karna tadi kerusakan TV tersebut mati total yang harus kita curigai jelas terdapat pada Power Suplay (PSU).

PERLAKUAN :

• oke, langkah pertama ialah perhatikan komponennya, karna penyebab matinya TV karna tersambar petir mungkin ada komponen yang terbakar.

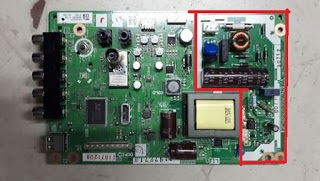

• untuk para sodab teknisi yang baru dan masih bingung jika menemukan TV dengan Power Suplay menjadi satu degan Mainboardnya mudah saja membedakannya, dengan cara melihat rangkaian sebelum Trafo Swiching, bisa dibilang itu merupakan Power Suplay perhatikan gambar yang bergaris merah, itu merupakan Power Suplay (PSU).

Sumber Goggle : Mainboard TV LED Sharp Aquos LC-24LE17

• setelah saya melihat ternyata benar saja ada Mosfet yang pecah (saya berharap hanya Mosfetnya saja yg rusak) Mosfet yang pecah tersebut yaitu tipe kp8n65 (SMD)

Letak Mosfet kp8n65 pada mesin TV Sharp Aquos
LC-24le170

Mosfet SMD tipe kp8n65 yang pecah

• karna saya tidak memiliki stok Mosfet yang SMD, akhirnya saya mencoba menggunakan Mosfet yang biasa dengan tipe p9nk65zfp tetapi tidak apa-apa, bedanya kalau SMD posisinya tiduran sedangkan pakai yang biasa posisinya berdiri. Dan untuk penggantian Transistor Fet/Mosfet yang harus di perhatikan ialah ampernya, disini saya menggunakan amper yang lebih besar, tidak apa-apa asalkan jagan lebih kecil dari aslinya tetapi voltnya sama.
• setelah penggantian Mosfet ternyata belum ada hasil, karena TV masih belum menyalah. Berarti terdapat masalah lain.
• seperti pengalaman saya sebelumnya, saya memutuskan untuk mengganti IC PWM drivernya juga, dengan ukuran sangat kecil sekali ICnya degan tipe sa2rha.

ic pwm driver tipe sa2rha

Setelah beberapa menit proses pelepasan dan pemasangan IC tersebut langsung saya coba nyalakan kembali TV tersebut (semoga berhasil, dak...dik...duk... jeeddeerrrr....), akhirnya Indikator LED menyala merah terang, dan kemudian saya tekan tombol Power Indikator,  berubah menjadi hijau berkedip (cie... elah di kedipin saya 😂), belum keluar gambar, saya langsung pasangkan antena, dan menengok layar, Alhamdulilah TV kembali menghirup udara segar.

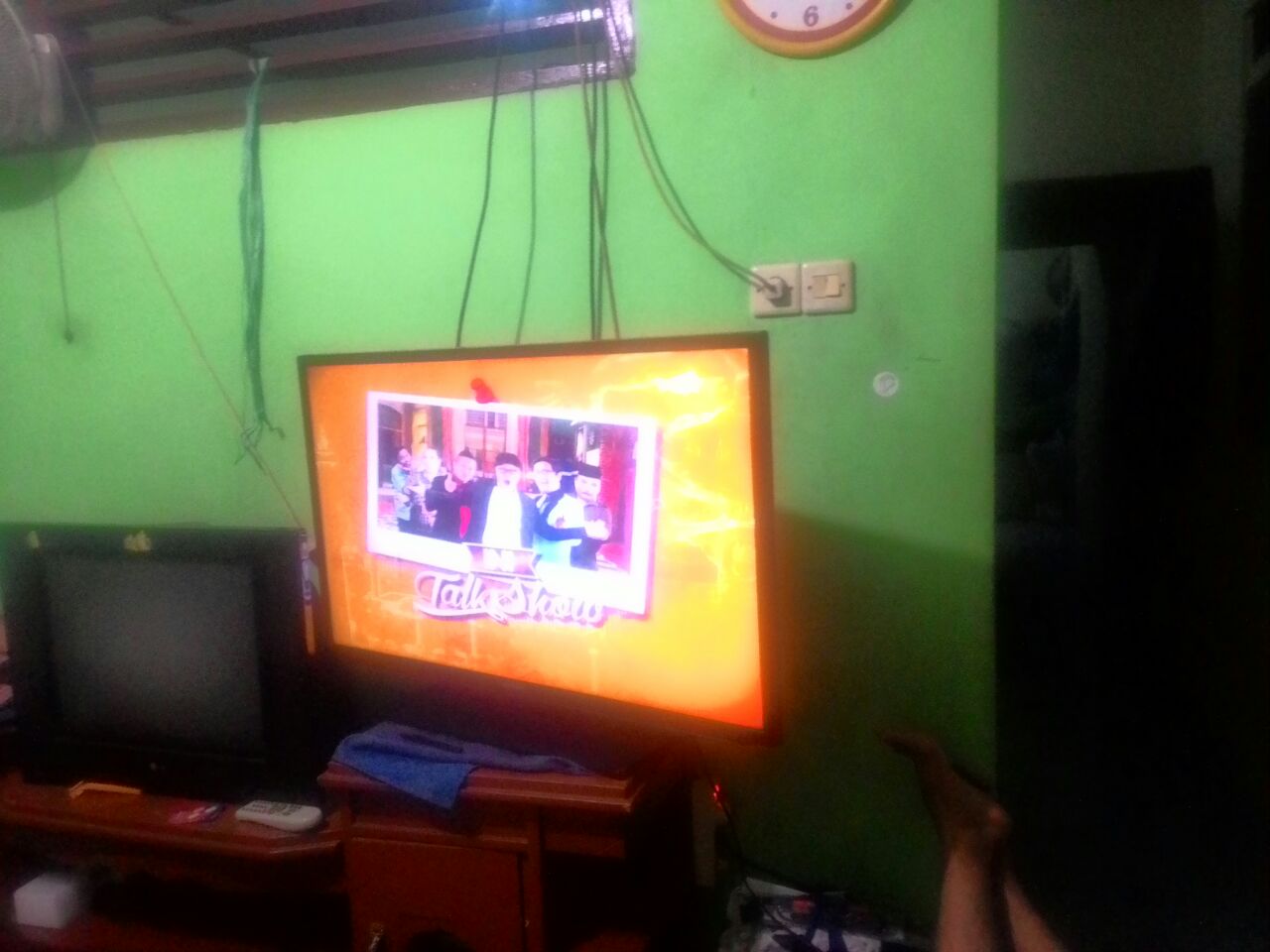

TV Sharp Aquos tipe LC-24le170 yang sudah dalam kondisi normal.

*Kesimpulan : TV yang mati total karena petir belum pasti kerusakannya sama, bisa saja berbeda. Maka dari itu  untuk sobat teknisi yang baru mulai belajar elektronik harus terus belajar dari step awal sampai akhir dan harus teliti betul, jangan sampai TV malahan semakin parah kerusakannya.

Semoga tulisan ini dapat bermanfaat untuk sobat teknisi yang baru/ingin mau belajar elektronik dan bisa memberi informasi untuk yang lainnya. Terimakasih.

DARFTAR ISI :

Cara service TV LED SAMSUNG tipe UA40EH5000 mati tersambar petir.

CARA SERVICE TV LED SAMSUNG TIPE UA40EH5000 "MATI" TERSAMBAR PETIR

SALAM SABLENG MENDADAK TEKNISI

saya dari MENDADAK TENISI ingin berbagi pengalaman di dunia reparasi/service perangkat elektronik.

Pada tulisan pertama saya kali ini, saya ingin berbagi pengalaman tentang cara memperbaiki TV yang mati akibat tersambar petir. Mungkin sudah banyak kejadian yang sama seperti yang dialami oleh rekan Mendadak Teknisi dan sayapun pernah mengalaminya, baik sekarang Mendadak Teknisi akan memberi solusi dan cara atau tutorial yang sama seperti pengalaman yang saya alami dengan cara yang saya gunakan sewaktu membetulkan TV tersebut, yang insaallah akan lebih mudah di mengerti khususnya untuk rekan sobat teknisi yang baru saja ingin belajar mengenai elektronik khusunya Televisi.

Langsung saja pada permasalahnya :

Sedikit bercerita ada dua tetangga saya yang kebetulan mempercayai saya untuk membetulkan TV-nya dengan keluhan yang sama yatu TVnya mati total akibat tersambar petir. pada saat itu saya diminta membetulkan dua TV sekaligus, dan yang harus diperbaiki adalah TV Samsung 40" dan Sharp Aquos 24".

Singkat cerita TV yang pertama saya coba perbaiki adalah Samsung 40" karna TV tersebut kebetulan sekali tersambar petir ketika posisi kabel HDMI terpasang (saya lalu curiga Maindboard juga rusak). Tanpa basa basi saya langsung saja membuka Casingnya. Sebelum memfonis terjadi masalah pada Mainboardnya  sebaiknyaa kita cek terlebih dahulu PSU-nya, setelah di buka saya tidak menemukan komponen yang mencurigakan. Saya langsung melakukan pengecekan terhadap transistor Fet/mosfet yang ternyata masih baik kondisinya (pada kondisi tersebut jangan lupa untuk cek Fius terlebih dahulu), dan selanjutnya pengecekan Dioda penyearah dilakukan. nahh.... ternyata terdapat 2 Dioda yang short/jebol salah satunya adalah Dioda tegangan tinggi dengan tipe sr603 dan in4007 yang rusak ( terdapat pada Gambar. 1 lingkar merah didoda yg rusak )

Gambar 1. PSU TV LED Samsung ua 40eh5000

Setelah mengetahui penyebabnya, saya kemudian mencari part yang rusak tadi, karna Dioda tipe sr603 saya tidak temukan, akhirnya saya mendapat  saran untuk menggunakan Dioda copotan alias Dioda yang saya dapatkan dari TV lain.  Saya dapat dari TV Tabung Sharp Picolo 21" dengan tipe Dioda kalau tidak salah ru4am (maaf lupa), oke setelah penggantian langsung saya tes PSU standby b5v sudah normal, kemudian pasang PSU dan saya langsung tarik kabel rol dan tes yang pertama, dan yang terjadi tidak ada kehidupan 😢.

kemudian saya cek kembali tegangan b5v dan alhasil malah hilang *kemana perginya huffffftt....

saya masih mencoba berusaha berfikir positif, kalu kerusakan masih terjadi pada PSU bukan di Main board, kemudian saya cek teganan PSU dari awal listrik masuk.

PERALATAN :

• siapkan alat ukur digital/analog sama saja,yang saya gunakan Digital.
• set Ringsuit ke mode AC 750V karna listrik dari  PLN sekitar -+ 220V.

PERLAKUAN :

• cek dari awal masuk - melewati Fuse tegangan normal sekitar -+ 220V oke.
• cek di kaki out Dioda Kiprop/bridge sekitar -+300V DC ternyata masih normal.
• rubah alat ukur ke mode DC diatas 300V, DC dalam mode ini jagan sampai salah.
• perhatikan Gambar 2. dibawah ini, jagan ukur di 2 kaki tengah yang di lingkari merah, yang kita ukur kaki yg pojok kanan dan kiri penggunaan Prup pada alat ukur jangan sampai terbalik, Prup hitam ke kaki ( - ) dan Prup merah ke kaki ( + ).

Gambar 2

Elco/kapsior yang bentuk fisiknya paling besar saya rasa masih baik-baik saja Mosfet disini dikendalikan degan IC PWM driver dengan tipe 3s111 yang dilingkaran merah IC PWM divernya (saya curiga ada masalah pada IC PWM )

PSU TV LED Samsung ua 40eh5000

Oke, setelah beberapa menit penggantian IC PWM driver pada TV yang saya curigai tersebut, langsung saya coba untuk yang keduakalinya mencoba menghidupkan TV tersebut. Dan Alhamdulilah.... Indikator LED sudah menyala, lalu saya tekan tombol power pada Panel TV dan TV belum menyala, kemudian cek layar dan benar saja TV dalam mode HDMI langsung saya ubah ke mode TV biasa dan pasang antena, kemudian TV-pun hidup normal.

*karna posisi kabel HDMI terpasang waktu tersambar petir jadi bisa disimpulkan Port HDMI 1 sudah tidk bisa digunakan tetapi masih bisa menggunakan HDMI di port 2.

TV LED Samsung ua40eh5000 sudah dalam kondisi normal

 *Catatan : sebelumya saya mengganti Dioda tegangan tinggi degan tipe in5401 TV hidup, tetapi hanya sekitar 15 menit, TV kembali mati dan Diodanya rusak lagi, akhirnya saya menggantinya degan tipe lain yaitu in5408 sama saja TV hanya bertahan kurang dari 15 menit, dan akhirnya saya mendapat solusi dari group sebelah dengan menggunakan Dioda copotan dari TV Sharp Picolo dan akhirnya masalah terselesaikan.

Itulah pengalaman saya tadi semoga bisa membantu dan memberikan manfaat untuk sobat rekan teknisi yang baru ingin memulai belajar elektronik terutama di dunia service TV . Terimakasi.
