Belajar power suply TV LCD / LED secara utuh Bab-2

SALAM MENDADAK TEKNISI

Berjumpa lagi bersama saya MENDADAK TEKNISI, setelah pembahasan kemarin sekarang saya akan lanjut lagi mengenai belajar Power Suply TV LED / LCD  secara utuh Bab 2. Oke, langsung simak saja pembahasannya di bawah ini.

Memahami Power Suply TV LCD / LED - Bab 2

Saya akan membahas bahas sekarang ialah tentaang PFCT, untuk yg belum membaca bab 1, ada baiknya membaca dahulu agar jelas dan tidak bingung, Belajar power suply TV LED / LCD secara utuh Bab-1.

Oke, langsung saja kenapa LCD layar besar membutuhkan sirkit PFC ?

• karna sumber listrik PLN merupakan tegangan dan arus yang berbentuk “sinus”.
• Jika beban yang dipasang bersifat resistif misalnya lampu bohlam, setrika listrik, solder, magicjar maka arus yang mengalir akan tetap berbentuk sinus mengikuti bentuk tegangan. Disini dikatakan tegangan & arus naik-turun bersamaan atau mempunyai phase  yang sama dan distribusi arus listrik tidak mengalami masalah.

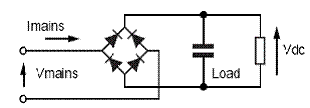

• Berbeda halnya jika beban yang dipasang adalah sirkit penyearah dan elko filter seperti    yang digunakan pada power suply tv CRT/TABUNG . Disini arus akan menyedot paling  besar pada saat pengisian elko saja (Imains), sehingga arus dan tegangan tidak 1 phase  lagi. Hal ini akan menyebabkan semacam gangguan distribusi listrik - misalnya listrik yang  tersedia bisa memberikan arus nominal 15A, tetapi dengan adanya pergeseran phase dan  tegangan ini, maka akan menyebabkan hanya bisa memberikan 9A saja.

Tanpa PFC – beban menyedot arus cukup besar (garis merah)

                                          Dengan PFC – beban menyedot arus lebh kecil

• dari Sirkit PFC digunakan untuk memperbaiki gangguan distribusi listrik seperti yg sudah dijelaskan diatas. Terutama jika power suply menggunakan daya lebih dari 75 watt.
• Dengan PFC maka akan bisa lebih banyak beban terpasang.

• Sirkit PFC juga akan meringankan beban distribusi listrik pda PLN & diameter kabel distribusi bisa lebih kecil.

• Bagi produsen (pesawat LCD)   penggunaan PFC akan memberikan efisiensi penggunaan komponen sehingga menjadi lebih kecil.

Itulah fungsi penggunaan PFC pda TV LCD layar besar semoga bisa bermanfaat untuk kalian yg mau belajar. Oke, sekian dulu pembahasan mengenai Power Suply di Bab 2 ini, semoga bisa membantu sobat teknisi dalam memahami lebih dalam mengenai dunia teknisi.
