Belajar power suply TV LED / LCD secara utuh Bab-6

SALAM MENDADAK TEKNISI.

Jumpa lagi bersama saya MENDADAK TEKNISI kali ini saya akan berbagi materi tentang cara kerja Power Suply TV LCD / LED .

Agar paham dengan pembahasan yang saya akan share, alangkah lebih baiknya dalam pembahasan Bab 6 ini untuk yag belum membaca Bab 1 - 5 silakan baca link di bawah :
- Belajar power suply TV LED / LCD secara utuh Bab-1
- Belajar power suply TV LCD / LED secara utuh Bab-2
- Belajar power suply TV LCD / LED secara utuh bab-3
- Belajar power suply TV LCD / LED secara utuh bab-4
- Belajar power suply TV LCD / LED secara utuh bab-5

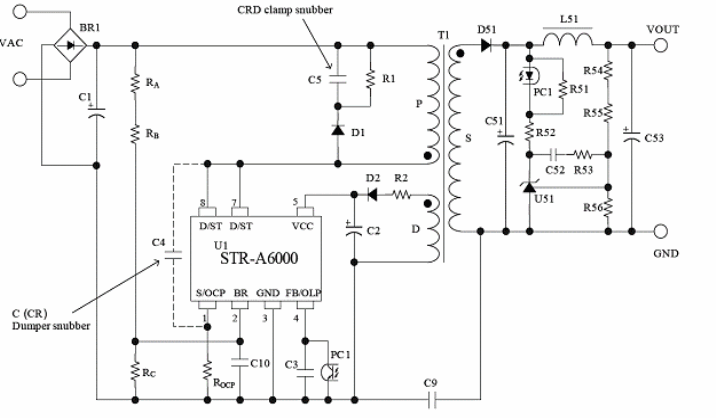

Kali ini tentang memahami cara kerja Power Suply serie STR-A60xx.

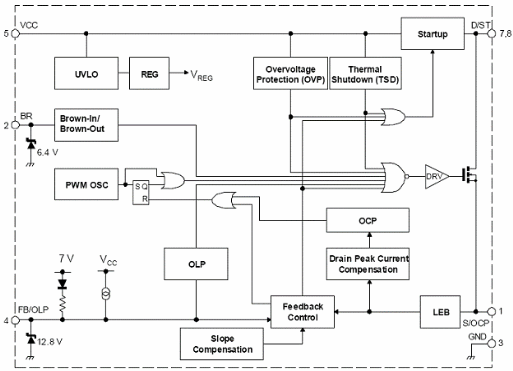

Mengenal karakteristik seri STR-A60xx akan sangat membantu jika menjumpai kerusakan pada power suply yang menggunakan ic tersebut. IC seri ini digunakan untuk power suply stand-by LCD layar besar atau power suply tunggal pada LCD layar kecil.

• Merupakan ic PWM kontrol

• Didesign bekerja pada frekwensi 67 Khz

• Mempunyai daya :220v / 90~260v

       STR-A6051M  16 / 12 watt

       STR-A6052M  20 / 16 watt

       STR-A6053M  24 / 20watt

       STR-A6059H   10 / 8 watt

       STR-A6061H/HD  13 / 11 watt

       STR-A6062H   15 / 13 watt

       STR-A6069H10 / 8 watt

       STR-A6079H. 8 / 5 watt

• Tegangan Vcc pin-5 agar bisa start min 13.8v – max    16.8v. Kalau over kan menyebabkan protek. Sirkit untuk start-up ada didalam ic sendiri dari pin-7,8, sedang jika power suply sudah bekerja akan diberikan dari tranfo switching lewat D2.

• BR pin-2 untuk monitor tegangan input. Jika tegangan input drops dapat menyebabkan power FET didalam ic rusak. Jika pin-2 tegangan kurang dari 4.45v maka osilator akan berhenti bekerja (brown –out). Dan ic akan re-start bekerja kembali jika tegangan pin-2 lebih dari 5.2v (brown-in).Trobelshuting jika tidak mau bekerja

• Pastikan bagian sekunder tidak ada yang short.

• Cek tegangan input dc 300v pada elko besar.

• Cek tegangan start Vcc pin-5. Cek pin-Vcc tidak short dgn ground (ic rusak).

• Cek elko C2 (umumnya 47u/50v), R2, D2.

• Cek nilai Ra, Rb tidak molor. Atau cek C10 tidak bocor.

• Cek sirkit umpan balik U51 dan photocpupler.

Semoga bisa membantu rekan-rekan, trimakasih.



DAFTAR ISI :

- cara servis tv LED SAMSUNG tipe UA40EH5000 mati tersambar petir
- servis tv led sharp aquos LC-24LE170 dgn kondisi mati total
- cara mengatasi tv tabung LG Ultraslim 21in gambar menciut garis horizontal
- cara menentukan kerusakan backlight / driver backlight pada tv LED LG 32LB550A - AT

Belajar power suply TV LCD / LED secara utuh bab-5

SALAM MENDADAK TEKNISI.

Memahami Power Suply TV LCD / LED Bab 5, bersama saya MENDADAK TEKNISI. Bagi yang belum membaca Bab 1 - 4 saya sarankan untuk membaca terlebih dahulu link ↓ dibawah ini.

• Belajar power suply TV LED / LCD secara utuh Bab-1
• Belajar power suply TV LCD / LED secara utuh Bab-2
• Belajar power suply TV LCD / LED secara utuh bab-3
• Belajar power suply TV LCD / LED secara utuh bab-4

Saya memberikan kesempatan untuk sobat teknisi untuk membaca Bab 1 - 4 agar kita semua dapat memahaminnya.

Oke, baik saya rasa semua sudah membacanya, setelah selesai kita lanjut pembahasan tentang Power Suply pada Bab 5.

Yang perlu selalu diingat ketika repair bagian power suply utama adalah :

1. Hanya akan bekerja ketika pada posisi “power-on”,  sehingga ic driver mendapat tegangan Vcc sekitar 15v.
2. Hanya akan bekerja jika PFC telah bekerja, sehingga pada elko besar ada tegangan    sekitar 390v.

Dibawah ini adalah contoh Power Suply utama yang menggunakan driver NCP1396 :

1. NCP1396 bisa bekerja pada frekwensi 50Khz hingga 500Khz.
2. Sirkit semacam ini dinamakan Resonant Converter atau LLC.

• Ciri lain sirkit Resonant Converter adalah bagian sekunder yang mirip dengan power suply dengan center-tap.

Berbeda dengan Powe Suply stand-by yang menggunakan sistem PWM, maka disini bentuk pulsa-pulsa output memang hampir mirip dengan ac sinus.

• Kalau dalam sistim PWM pengaturan tegangan output agar stabil adalah dengan cara merubah lebar pulsa PWM, maka disini pengaturan tegangan output dilakukan dengan cara merubah “frekwensi” kerja osilator driver.
• Bagian output power suply di-inputkan pada sirkit “L” kumparan primer dan “C54” yang membentuk sebagai “serial resonant”.

Oleh karena itu, C54 tidak boleh diganti dengan sembarang nilai. Jika frekwensi ic driver berubah maka tegangan sekunder juga akan berubah.

• Saat “power-on” maka NCP1396 bersama dengan ic driver PFC akan mendapat suply Vcc 15v dari tranfo stand-by dari sirkit seperti gambar dibawah ini.

• NCP akan mulai bekerja minimal jika mendapat tegangan sekitar 12.5v

• Mirip dengan sirkit vertikal-out, disini juga menggunakansirkit “pump-up” untuk menaikkan   tegangan Vcc yang digunakan untuk suply Vcc driver FET bagian atas pada  pin-16.
• Sirkit pump-up terdiri dari D22 dan C12.
• BO (brown-out) pin-5 NCP1396 merupakan input untuk me-nyensor tegangan PFC melalui  R31, R32,   R33. Jika tegangan PFC belum normal 390v atau pin-5 tegangan kurang dari 1v -  maka NCP1396 belum akan bekerja.

TroubelshutingPower suply utama tidak kerja:

1. Cek pin-power pada konektor ke mother board apa sudahada tegangan 3v.
2. Cek apakah tegangan suply Vcc 15v sudah ada pada ic driver power suply utama dan ic  driver PFC. Biasanya disebabkan Tr regulator 15v rusak.
3. Cek apakah tegangan 390 sudah ada pada elko besar. Jika belum ada maka problem  bagian PFC dulu yang mesti diselesaikan.
4. Cek mungkin serial R31, R32, R33 sensor tegangan 390v ada yang nilainya molor/melar  atau C4 bocor.
5. Jika C41, C42, C43 ada yang short juga dapat menyebabkan NCP1396 tidak kerja.
6. Cek sirkit umpan balik dari bagian sekunder ke bagian primer yang melalui photo coupler. Tegangan 15 Vcc ke ic driver tidak ada atau drops.
7. Dapat disebabkan ic driver power suply utama atau ic driver PFC pin-Vcc short (ic driver  rusak) – coba pin-Vcc diopen dulu.
8. Cek pin-power pada konektor ke mother-board apakah sudah ada tegangan sekitar 3v -  demikian juga pada basis Tr Q9.
9. Cek apakah elko C30 sudah ada tegangan 20v.
10. Cek apakah pada elko C26 sudah ada tegangan 20v. Kalau tidak ada kemungkinan photocoupler U1 rusak.
11. Cek apakah emitor Tr Q10 sudah ada tegangan 15. Kalautidak ada kemungkinan Zener  ZD2 atau Tr Q10 rusak.

CEK ELCO

Dapatkah power suply utama di Gacun :

• Tidak bisa - Sebab Gacun merupakan PWM power suply.

Trik merepair modul power suply tanpa dihubungkan dengan mother-board :

1. Lepas modul power suply.
2. Pasang sebuah resistor 1K antara pin Power-on dengan pin-5v.
3. Maka kalau semuanya normal, semua tegangan pada konektor ke mother-board harus  bisa keluar. namun jika teg yg keluar tdk normal maka dapat di pastikan ada kerusakan di power suply tersebut.

Semoga bisa membantu rekan-rekan sobat teknisi, trimakasih.


DAFTAR ISI :

- cara servis tv LED SAMSUNG tipe UA40EH5000 mati tersambar petir
- servis tv led sharp aquos LC-24LE170 dgn kondisi mati total
- cara mengatasi tv tabung LG Ultraslim 21in gambar menciut garis horizontal
- cara menentukan kerusakan backlight / driver backlight pada tv LED LG 32LB550A - AT

Belajar power suply TV LCD / LED secara utuh bab-4

SALAM MENDADAK TEKNISI.

Kali ini saya MENDADAK TEKNISI akan melanjutkan cara memahami cara kerja Power Suply TV LCD/LED Bab 4.

Untuk yg belum baca Bab 1-3 klik di ↓
- Belajar power suply TV LED / LCD secara utuh Bab-1
- Belajar power suply TV LCD / LED secara utuh Bab-2
- Belajar power suply TV LCD / LED secara utuh Bab-3

Power Suply Stand-by, Power Suply Stand-by pada TV LCD/LED bahkan CRT ( tabung ) memiliki fungs :

1. Menyediakan tegangan 5v (untuk apa ?) untuk stand-by bagian mikrokontroler mother-board    (lokasi cold chasis).
2. juga menyediakan tegangan suply 20v untuk IC driver PFC dan IC driver Power-Suply utama (lokasi hot chasis).

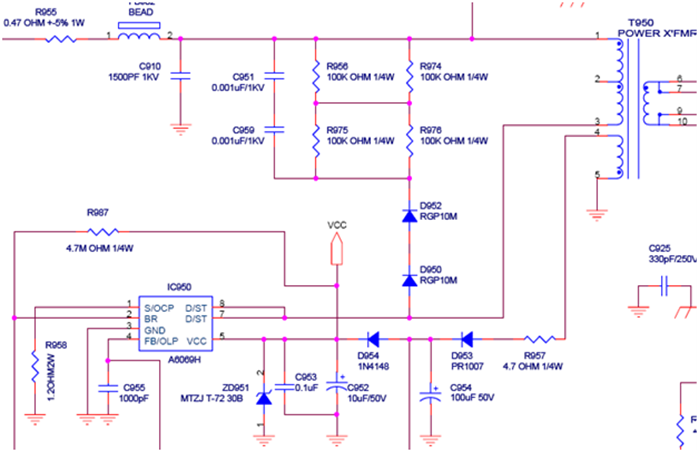

Kami berikan disini contoh Power Suply stand-by menggunakan IC  tunggal STR-A6069 seperti halnya yang digunakan pada Power Suply DVD player.

Model  lain mungkin dijumpai menggunakan IC driver PWM dan FET tapi disni saya menjelaskan degan  IC tunggal yaitu STR-A6069 tetapi jagan khawatir pada dasarnya sama saja.

• Pada saat st-by power suply bekerja dengan tegangan input 300v pada pin-1 T950.
• Tetapi pada saat power-on bekerja dengan input tegangan 390v.
• Kumparan sekunder pertama pin 6/7 – 9/10 menyediakan tegangan 5v st-by.
• Kumparan sekunder kedua pin 4-5 menyediakan tegangan 20v untuk ic st-by, ic driver PFC dan ic driver power suply utama.
• STR_A6069 akan bekerja jika mendapat suply Vcc 13v hingga 15v
• STRA6069 bekerja pada frekwensi 100khz.
• Saat start-up Vcc mendapat tegangan lewat R9674.7M dari input 300v. Setelah power-on    ganti dapat suply ( di take over) dari T950 lewat D953.
• Agar tegangan output 5v stabil digunakan sirkit umpan balik dari U6 TL431 melalui photocoupler U3 ke pin-FB icdriver.

Trobelshuting jika power suply st-by tidak kerja

• Pastikan bagian output bagian sekunder tidak ada yang short (misalnya diode penyerah  short).
• Cek tegangan input 300v.
• Cek tegangan atau resistor start-up.
• Cek pin-Vcc tidak short dengan ground.
• Cek komponen sirkit umpan balik (TLP dan photocoupler)Contoh sirkit st-by menggunakan      ic driver dan FET.

Cukup sekian penjelasan kali ini semoga bermanfaat dan bisa membantu rekan rekan semua lebih kurangnya saya mohon maaf .

Tetap kunjungi Blog MENDADAK TEKNISI insyallah saya akan trus konsisten membagi pengalaman saya mau pun pengalaman rekan-rekan saya yang bekerja sebagai teknisi elektronika, trimakasi.

DAFTAR ISI :

- cara servis tv LED SAMSUNG tipe UA40EH5000 mati tersambar petir

- servis tv led sharp aquos LC-24LE170 dgn kondisi mati total

- cara mengatasi tv tabung LG Ultraslim 21in gambar menciut garis horizontal

- cara menentukan kerusakan backlight / driver backlight pada tv LED LG 32LB550A - AT

Belajar power suply TV LCD / LED secara utuh bab-3

SALAM MENDADAK TEKNISI

saya lagi saya lagi nih, si MENDADAK TEKNISI 😁. Oke, kemarin sudah saya bahas topik tentang kenapa PSU TV layar besar menggunakan sirkit PFC di Belajar power suply TV LCD / LED secara utuh Bab-2, klik Belajar power suply TV LED / LCD secara utuh Bab-1 untuk yang belum membaca Bab 1.

Saya anggap sobat teknisi sudah membaca Bab 1 dan 2 tapi jika belum klik link di atas untuk mengerti dari Bab 1 dan 2 agar lebih memahami dan melanjutkan ke Bab selanjutnya yaitu Bab 3.

Oke lanjut belajar mengenai Power Suply TV LCD / LED secara utuh – Bab 3,

Pada Bab 3 ini saya akan memberitahukan contoh sirkit PFC menggunakan NCP1653 dan trobelshuting (simak baikbaik ).



Cara kerja :

• Sirkit PFC dikontrol on-off oleh mother-board seperti gambar.1 yang terdapat pada bagian  cold chasis board power suply.
• Pada saat power-on - “PS.ON” mendapat tegangan 3v dan akan membuat Q09 “on”
• Sinyal kontrol power-on ini selanjutnya dikirim ke kontrol on-off Vcc NCP1396 melalui  photo-coupler U1 karena terdapat pada bagian hot chasis board power suply.


         Gambar.1

• Gambar.2 merupakan bagain dari tranfo st-by
• Jika regulator st-by telah bekerja – maka pada elko C30 selalu ada tegangan sekitar 20v
• Q1 dikontrol on-off lewat photo coupler U1 dari  PS.
• ON\Pada saat power-on - maka Q1 akan “on” – dan regulator Q10 akan meng-output-kan tegangan 16v untuk Vcc NCP1396 (VC PFC) dan Vcc untuk bagian power suply utama (VC

                                    Gambar.2

• NCP1396A bekerja pada frekwensi 97Khz (NCP1396 pada 100Khz)
• Pin-8 Vcc input dapat bekerja pada tegangan 13.25v hingga 18v
• Pin-3 merupakan sensor input voltage dari tegangan 300v.
• Pin-4 CS merupakan input current sensor untuk over voltage protection.
• Pin-1 FB merupakan input umpan balik agar tegangan 390v stabil dan untuk protek input.  Jika tegangan 390v naik melebihi 107% atau kurang dari 8% - maka NCP1653akan protek

                                                                              Gambar.3

Trobelshuting jika PFC tidak bekerja - saat power-on tegangan 300v tidak mau berubah menjadi 390v:

• Cek resistor input sensor R23, R22, R1, R3 apakah tidak ada yang nilainya molor
• Cek tegangan suply Vcc 16v pada pin-8
• Jika kapasitor pada pin-2 V Control bocor/short maka NCP1653 tidak akan mau bekerja
• Jika C34 bocor maka NCP1653 tidak mau bekerja
• Jika resistor umpan balik R30, R24, R29 nilai molor atau C25 bocor/short – maka  NCP1653 akan protek.

                                                                          Gambar.4

Baik, cukup disni dulu pembahasan saya mengenai Power Suply TV LCD / LED Bab 3, saya akan membuat Bab selanjutnya, nantikan terus Bab selanjutnya, semoga bermanfaat khususnya untuk pemul untuk yang berpengalaman mungkin ada yang salah dari penjelasan saya, beri komen di bawah. sebelumnya saya mohon maaf dan trimakasi.

DAFTAR ISI :

- cara servis tv LED SAMSUNG tipe UA40EH5000 mati tersambar petir
- servis tv led sharp aquos LC-24LE170 dgn kondisi mati total
- cara mengatasi tv tabung LG Ultraslim 21in gambar menciut garis horizontal
- cara menentukan kerusakan backlight / driver backlight pada tv LED LG 32LB550A - AT

Belajar power suply TV LCD / LED secara utuh Bab-2

SALAM MENDADAK TEKNISI

Berjumpa lagi bersama saya MENDADAK TEKNISI, setelah pembahasan kemarin sekarang saya akan lanjut lagi mengenai belajar Power Suply TV LED / LCD  secara utuh Bab 2. Oke, langsung simak saja pembahasannya di bawah ini.

Memahami Power Suply TV LCD / LED - Bab 2

Saya akan membahas bahas sekarang ialah tentaang PFCT, untuk yg belum membaca bab 1, ada baiknya membaca dahulu agar jelas dan tidak bingung, Belajar power suply TV LED / LCD secara utuh Bab-1.

Oke, langsung saja kenapa LCD layar besar membutuhkan sirkit PFC ?

• karna sumber listrik PLN merupakan tegangan dan arus yang berbentuk “sinus”.
• Jika beban yang dipasang bersifat resistif misalnya lampu bohlam, setrika listrik, solder, magicjar maka arus yang mengalir akan tetap berbentuk sinus mengikuti bentuk tegangan. Disini dikatakan tegangan & arus naik-turun bersamaan atau mempunyai phase  yang sama dan distribusi arus listrik tidak mengalami masalah.
• Berbeda halnya jika beban yang dipasang adalah sirkit penyearah dan elko filter seperti    yang digunakan pada power suply tv CRT/TABUNG . Disini arus akan menyedot paling  besar pada saat pengisian elko saja (Imains), sehingga arus dan tegangan tidak 1 phase  lagi. Hal ini akan menyebabkan semacam gangguan distribusi listrik - misalnya listrik yang  tersedia bisa memberikan arus nominal 15A, tetapi dengan adanya pergeseran phase dan  tegangan ini, maka akan menyebabkan hanya bisa memberikan 9A saja.

Tanpa PFC – beban menyedot arus cukup besar (garis merah)

                                          Dengan PFC – beban menyedot arus lebh kecil

• dari Sirkit PFC digunakan untuk memperbaiki gangguan distribusi listrik seperti yg sudah dijelaskan diatas. Terutama jika power suply menggunakan daya lebih dari 75 watt.
• Dengan PFC maka akan bisa lebih banyak beban terpasang.

• Sirkit PFC juga akan meringankan beban distribusi listrik pda PLN & diameter kabel distribusi bisa lebih kecil.

• Bagi produsen (pesawat LCD)   penggunaan PFC akan memberikan efisiensi penggunaan komponen sehingga menjadi lebih kecil.

Itulah fungsi penggunaan PFC pda TV LCD layar besar semoga bisa bermanfaat untuk kalian yg mau belajar. Oke, sekian dulu pembahasan mengenai Power Suply di Bab 2 ini, semoga bisa membantu sobat teknisi dalam memahami lebih dalam mengenai dunia teknisi.

DAFTAR ISI :

- Belajar power suply TV LED / LCD secara utuh Bab-1

- cara menentukan kerusakan backlight / driver backlight pada tv LED LG 32LB550A - AT

- cara mengatasi tv tabung LG Ultraslim 21in gambar menciut garis horizontal

- servis tv led sharp aquos LC-24LE170 dgn kondisi mati total
- cara servis tv LED SAMSUNG tipe UA40EH5000 mati tersambar petir

Belajar power suply TV LED / LCD secara utuh Bab-1

SALAM MENDADAK TEKNISI.

Jumpa lagi bersama saya MENDADAK TEKNISI pada kesempatan kali ini saya akan berbagi pengalaman tentang cara kerja Power Suply TV LCD / LED, berikut cara memahami cara kerja Power Suply.

Memahami kerja cara Power Suply LCD – bab-1

Banyak teknisi kesulitan dalam mencari kerusakan pada Power-Suply TV LCD/LED. Hal ini disebabkan karena kalian "belum memahami cara kerja bagian Power-Suply secara utuh”. Maka degan tulisan ini  saya mengajak sobat teknisi yang baru mau memulai terjun di dunia reparasi TV untuk belajar bersama memahami fungsi dan cara kerja masing-masing bagian dari Power Suply TV LCD / LED layar besar umumnya seperti terlihat pada contoh blok diagram dibawah.

Terdiri dari 3 bagian utama, yaitu :

1. PFC (Power Factor Correction) - NCP1606, FET, Tranfo PFC, Diode, Elko besar 450v
2. Power suply utama - NCP1392 , 2 buah FET & Tranfo switching
3. Power suply stand-by – NCP1351, FET & Tranfo switching

Sebelum mendalami kerja bagian-bagian powersuply, maka ada beberapa point yang perlu dipahami terlebih dahulu yaitu PFC :

• Terdiri dari ic PFC kontrol, FET, tranfo PFC, diode, dan elko besar 450v.
• dari diode bridge tidak langsung menuju ke elko besar, tetapi masuk ke tranfo PFC           terlebih dulu.
• PFC bekerja merubah tegangan 300v dc menjadi 390v dc pada elko besar.
• Pada kondisi st-by PFC belum bekerja. Maka tegangan pada elko besar hanya 300v dc.
• PFC baru akan bekerja setelah “power-on” sehingga tegangan pada elko besar berubah naik menjadi 390v dc.
• Suply Vcc untuk ic kontrol PFC diberikan dari tranfo st-by lewat “transistor bias” yang dikontrol on-off lewat photo-coupler “start st-by” oleh bagian mikrokontrol yang terdapat  pada mother-board.Power suply st-by.
• Dalam contoh gambar terdiri dari ic SMPS PWM kontrol, FET dan tranfo switching.
• Kadang untuk st-by digunakan ic tunggal seperti jenis STR.
• Berfungsi untuk memberikan tegangan st-by (5v) untuk bagian mikrokontrol mother-    board

Power suply-utama :

• Terdiri dari ic jenis resonant konverter, 2 buah FET, dan tranfo switching.
• Pada saat st-by power suply utama belum bekerja.
• Dikontrol on-off oleh bagian mikrokontrol yang terdapat dalam mother-board.
• Jika PFC gagal berfungsi (tegangan elko besar gagal naik menjadi 390v),itu artinya    power suply utama juga tidak akan bekerja (walaupun power sudah “on”).
• Berfungsi untuk memberikan suply pada bagian Inverter dan bagian-bagian lain pada  mother-board seperti Panel, Audio amplifier dll (misal tegangan 12v dan 24v).
• Sama seperti bagian PFC - Suply Vcc untuk ic kontrol PFC diberikan dari tranfo st-by lewat “transistor bias” yang dikontrol on-off lewat photo-coupler “start st-by”.

Contoh gambar diatas - dijumpai ada 3 buah photo-coupler yang masing-masing berfungsi :

• Photo-coupler.1 - untuk jalur umpan balik power-suply st-by.
• Photo-coupler.2 -  untuk jalur umpan balik power-suply utama.
• Photo-coupler.3 - untuk jalur kontrol on-off PFC & Power-suply utama.
• Ada kemungkinan dijumpai photo-coupler ke-4. Ini biasanya berfungsi untuk jalur sirkit AC-det (akan dijelaskan pda bab selanjutnya).

Pengalaman dari kedua macam power suply seperti yang dijelaskan diatas, maka power suply jenis SMPS jenis PWM yang digunakan untuk st-by saja yang dapat dimodifikasi menggunakan Gacun.

• Jika dipasang gacun biasanya tegangan akan lebih besar dari 5v walaupun VR sudah    minimum.
• Agar tegangan dapat turun menjadi 5v, maka pasang kabel biru pada photo-coupler. Photocoupler untuk st-by, pada bagian sirkit chasis hot umumnya sudah tersambung  langsung ke ground.
• Kadang tegangan output goyang naik-turun. Maka untuk menghilangkan  gangguan ini dgn dipasang beban R 200 ohm/2w pada jalur tegangan 5v menuju ke ground.

Sekian dulu topik pembahasan kita tentang belajar Power Suply, sebenarnya masih banyak penjelasan tentang Power Suply TV LED / LCD mungkin saya akan bagi menjdi beberapa Bab nantinya. Oke, semoga bisa dengan mudah dipahami dan bisa bermanfaat untuk kita semua

Lanjut Belajar power suply TV LCD / LED secara utuh Bab-2

DAFTAR ISI :

* cara menentukan kerusakan backlight
* cara servis tv led samsung tersambar petir
* servis tv led sharp aquos lc-24le170
* cara mengatasi tv tabung lg ultraslim gambar 3cm horizontal

CARA MENENTUKAN KERUSAKAN BACKLIGHT / DRIVER BACKLIGHT PADA TV LED LG 32LB550A - AT

SALAM MENDADAK TEKNISI.

Pada kesempatan kali ini saya MENDADAK TEKNISI ingin memberikan informasi kembali, mengenai cara membetulkan kerusakan pada TV LED yang tidak muncul gambar pada layarnya namun suaranya ada.

Nah, untuk kerusakan seperti ini banyak kemungkinan yang bisa terjadi, mungkin karena Backlight  rusak, Driver Backlight  rusak, T-con rusak atau mungkin LCD nya yang rusak. Saya akan membahas bagaimana menganalisa kerusakan TV degan kondisi tersebut, seperti yang sudah dijelaskan tadi, tidak ada gambar pada layar namun suara ada.

Langsung saja saya peraktekan caranya, kebetulan saya ada TV LED LG 32" yang kerusakan seperti diatas, tidak ada gambar tapi suara ada.

PERLAKUAN :

1.  buka dahulu bajunya ( casing TV maksudnya 😁 )

Sumber : Dokumentasi Pribadi

2. setelah dibuka casingnya yang harus di cek terlebih dahulu ialah tegangan yang masuk ke T- con, mengapa demikian karna kalau ada suara berarti kondisi Mainboard (mesin tv) dan Power Suplay dalam kondisi baik-baik saja untuk TV ini. Suplay yang masuk ke T-con ialah -+ 12v DC, cara pengukurannya :

• siapkan alat ukur analog / digital
• set Ringswit ke mode DC, diatas 12v DC
• letakan kabel warna hitam pada alat ukur ke Ground / bisa di selipkan di casing TV
• letakan kabel merah di Fuse yang berada di T-con
• perhatikan jarum menunjukan angaka 12v

3 . jika tidak ada tegangan yang menuju ke T-con setelah Fuse, biasanya Fuse terputus (dengan mengganti Fuse biasanya TV langsung normal kembali), sedangkan pada TV ini saya mendapakan tegangan yang suplay ke T-con ada dan normal yaitu 12v DC, lanjut kelangkah selanjutnya.

4. setelah kita cek tegangan T-con normal, yang harus kita cek sekarang ialah tegangan yang menuju ke Backlight  TV, karena Backlight ini berfungsi sebaga penerangan Panel LCD, jika Backlight  ini mati maka layar LCD akan menjadi gelap.

5. cek tegangan yang keluar menuju Backlight di blok Power Suplay dengan munggunakan alat ukur kembali. Cara mengukur tegangan :

• set Ringswet ke mode DC 200v
• cek tegangan dalam posisi konektor Backlight  terpasang



pengukuran konektor terpasang

• cek tegangan dalam posisi konektor Backlight tidak terpasang



pengukuran konektor tidak terpasang

6.  Dari hasil pengukuran diketahui tegangan Backlight tersebut muncul angka 144v angka tsb menandakan bahwa teg untuk backlight ada tetapi backlight tidak mau menyala yg membuktikan bahwa Backlight  tersebut rusak.

penggantian Backlight

Bagai mana cara mengganti backlight  TV, sobat tenisi bisa melihatnya video  dibawah ini, atau langsung kunjungi youtube Mendadak Teknisi.

7.  setelah Backlight  diganti dan kemudian TV di coba di nyalahkan, dan akhirnya hidup.

TV yang sudah menyalah

Alhamdulillah seneng rasanya walau terlihat ada garis d layar TV, tapi tidak apa-apa, yang terpenting TVnya sudah tidak mati lampu lagi 😁. Cukup sekian cerita pengalaman saya dalam memperbaiki TV. Trimakasi semoga bisa bermanfaat.

DARFTAR ISI :

*  Cara service TV LED SAMSUNG tipe UA40EH5000 Mati Tersambar Petir
*  Service TV LED Sharp Aquos LC-24LE170 Kondisi Mati Total
*  Cara Mengatasi TV Tabung LG Ultraslim 21in Gambar Menciut Garis Horizontal

CARA MENGATASI TV TABUNG LG ULTRA SLIM 21in GAMBAR MENCIUT "HORIZONTAL"

SALAM TEKNISI ABAL ABAL MENDADAK TEKNISI

Bertemu lagi bersama degan saya di tread MENDADAK TEKNISI.

Oke, baik kali ini saya akan membahas permasalahan TV yang berbeda dari sebelumnya, yaitu TV Tabung. TV Tabung disini mengalami kerusakan dengan posisi gambarnya hanya ada sekitar 5 cm di tengah (horizonta) seperti pada gambar dibawah ini :

Dokumentasi: Pribadi

Permasalahan yang terjadi biasanya pada TV Tabung model LG Ultraslim 21in terletak pada "Defleksi Yoke", dan setelah dilihat ada masalah pada bagian Defleksi Yoke Vertikal , saya temukan ada dua helai lilitan yang putus. Penampang Defleksi Yoke seperti pada gambar di bawah ini :

Defleksi Yoke

Nah, bagaimana cara mengetahui Defleksi Yoke rusak atau tidak ?, saya akan memberi tahu sesuai pengalaman yang pernah saya lakukan.

PERLAKUAN :

• mengukur keduanya menggunakan alat ukur Multimeter mode "ohm".
• untuk horizontal biasanya sekitar 1,2 - 5 ohm
• untuk vertikal berkisar 14 - 17 ohm walau mungkin nilai ini tidak sama untuk semua jenis TV
• kesimpulannya mudahnya adalah jika nilai ohm lebih rendah berarti lilitan ada yang terputus.

Kondisi mesin TV CRT LG Ultraslim 21"

Berhubung harga Defleksi Yoke yang cukup mahal kebanyakan teknisi seperti saya ini, mengakalinya dengan cara menyambungkan kembali lilitan tembaga yang terputus (cara menyambung bisa liat di om google/om youtube, dokumentasi saya hilang hehehe....).

Setelah peroses penyambungan Defleksi Yoke selesai, lalu saya mencoba TV tersebut (biasanya masalahnya dapat terselsaikan, jika tidak terdapat masalah lagi di area IC Vertikal) dan benar saja setelah saya hidupkan TVnya, TV sudah bisa menyala lagi dengan normal, Alhamdulillah.

TV CRT LG Ultraslim 21" posisi normal

saya dari MENDADAK TEKNISI berharap dengan keterbatasa yang saya miliki, di Dunia Elektronik ini bisa membantu sobat teknisi yang baru mau memulai belajar elektronik terutama dibidang service TV. saya ucapkan trimakasih sudah ingin membaca blog saya, tinggalkan komentar apapun yang ingin ditanyakan, sebisa mungkin nanti saya coba menjawab.

DARFTAR ISI :

*  Cara Service TV LED SAMSUNG tipe UA40EH5000 Mati Tersambar Petir
*  Service TV LED Sharp Aquos LC-24LE170 Kondisi Mati Total
